Bauherr: SICK Stegmann GmbH in Donaueschingen
Architektur: asp Architekten GmbH in Stuttgart
Projektdaten:
ca. 22.530 m³ umbauter Raum
ca. 9,0 Mio. € Gesamtbaukosten
Bearbeitungszeitraum:
Ausführungszeit August 2011 bis April 2014
Leistungsumfang:
Tragwerksplanung
Erdbebennachweis
Ingenieurtechnische Kontrolle der Ausführung der Tragwerke
Projektbeschreibung
Funktion:

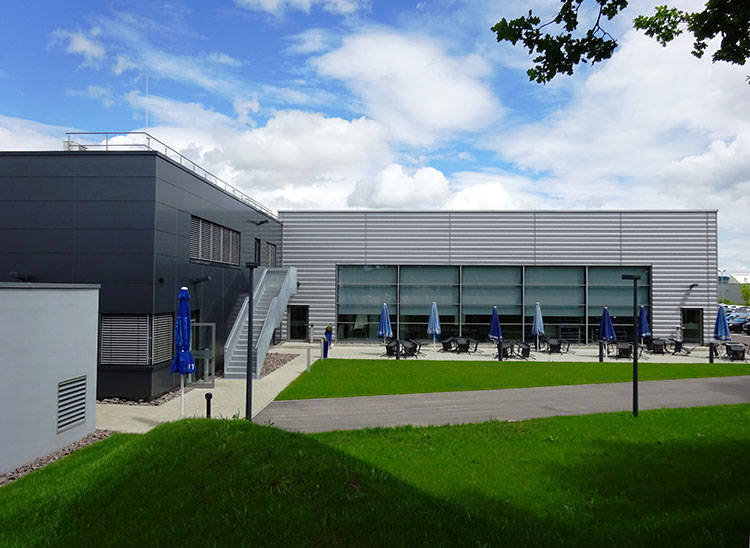

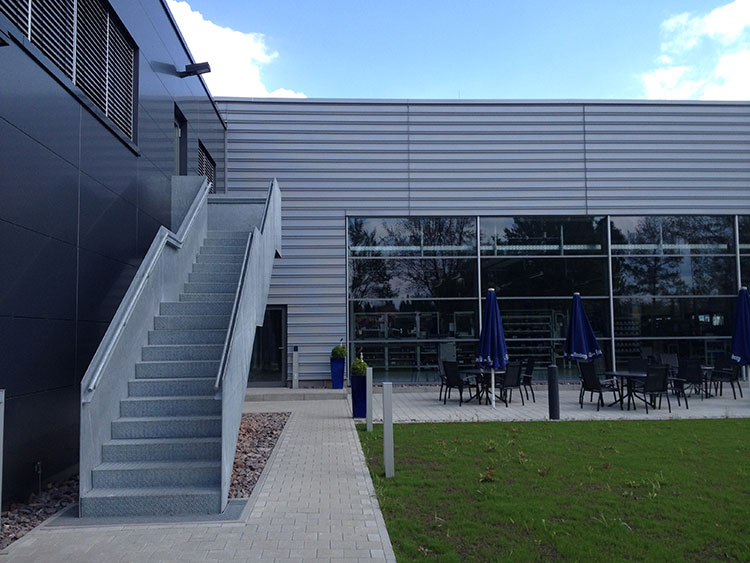

Neubau Produktionshalle zur Sensorherstellung
L x B = 91 x 26 m mit angegliedertem Bürotrakt
L x B = 115 x 7,30 m
Geschosse:
Fertigungshalle 1-geschossig
Büroriegel 2- geschossig (nicht unterkellert)
Gründung:
Flachgründung auf Köcher- bzw. Einzelfundamenten. Nicht tragfähige Decklage, Betonplomben unter Einzelfundamenten bis auf tragfähige Bodenschicht.

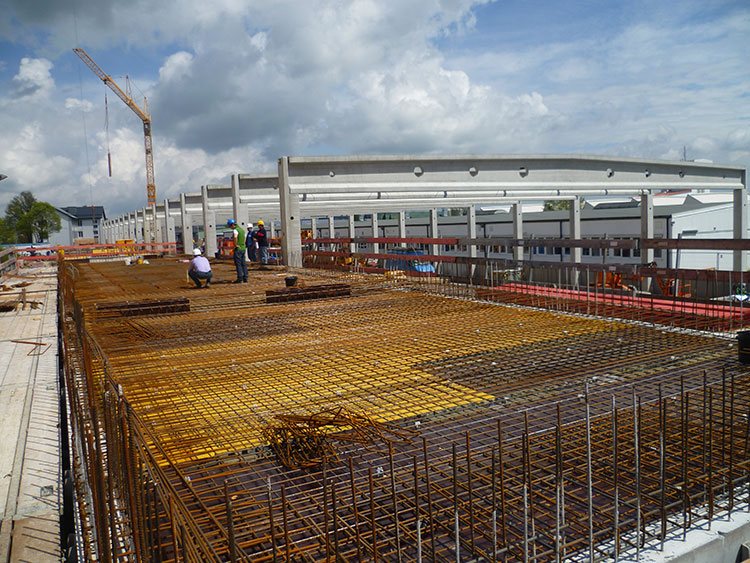

Tragwerk:

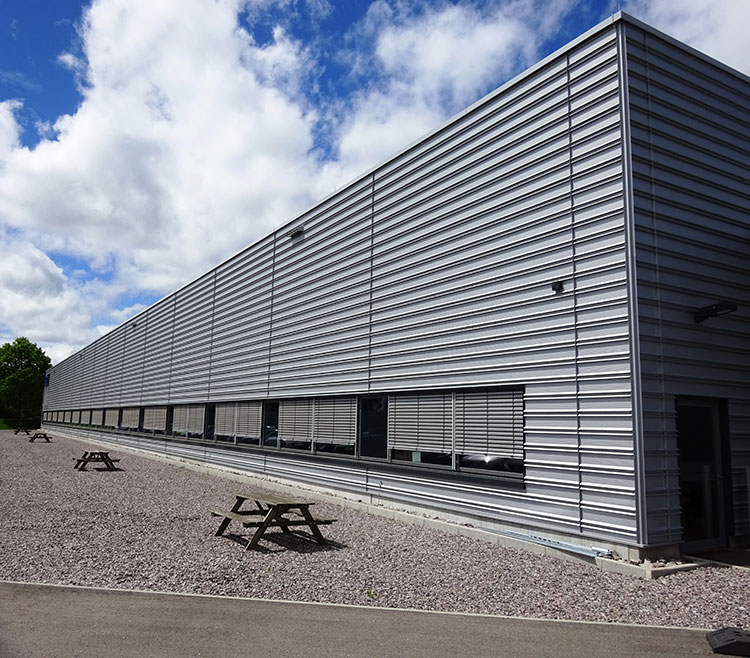

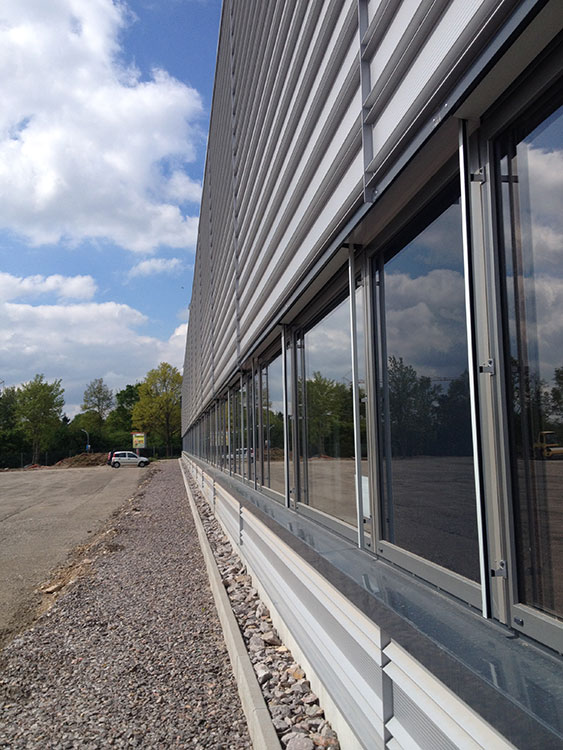

Produktionshalle:

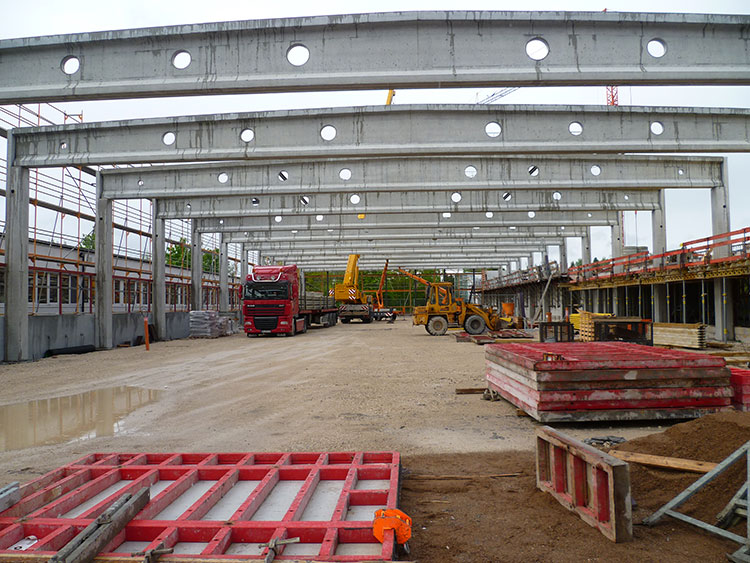

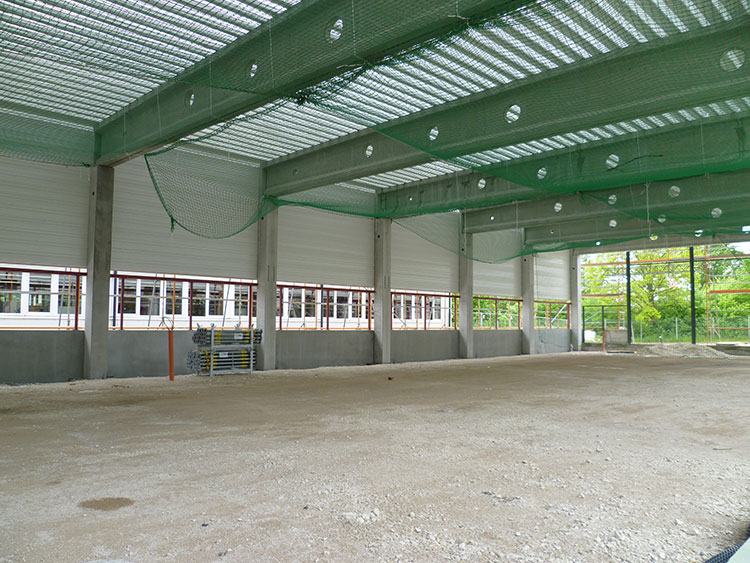

– In Köcherfundamente eingespannte Kragstützen und vorgespannte Stb.-FT.-Satteldachbinder mit Trapezblechabdeckung

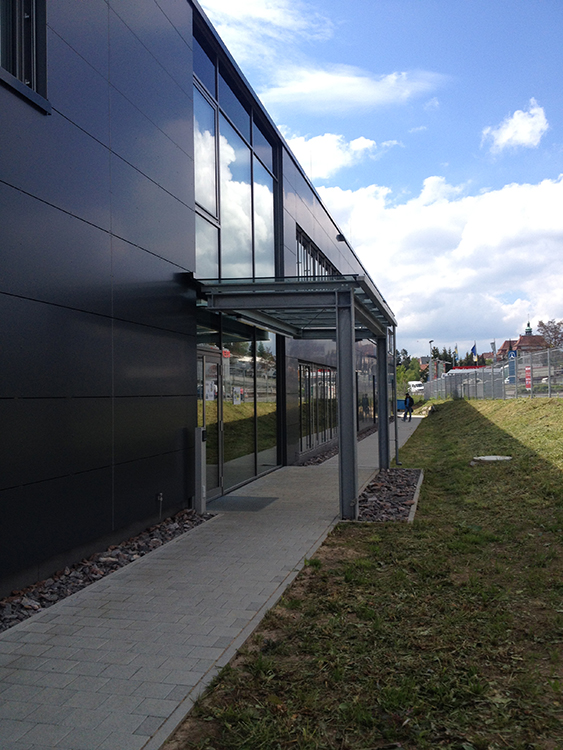

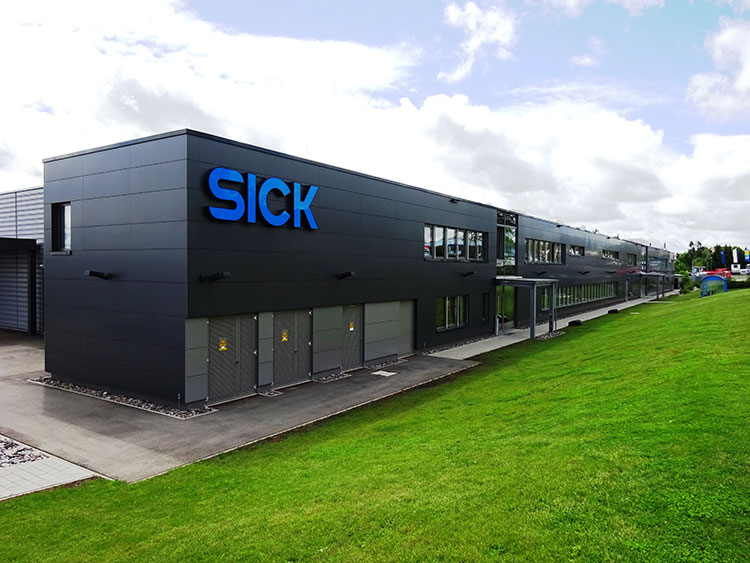

Büroriegel:
– Stb.-Massivbau, tragende Wände als wandartige Träger zur Ablastung auf Einzelfundamenten.
Besonderheiten:
– Optionale Erweiterung in Längsrichtung
– Geothermie, Betonkerntemperierung
– Büroriegel mit freitragender Bodenplatte, biegende Pressung von unten infolge Gebäudesetzung.
– Fußbodenheizung in Produktionshalle
