Bauherr: Boehringer Ingelheim – Analytik und Chemische Entwicklung in Biberach
Architektur: Dipl.-Ing. Jörg Meier, Kirchzarten
Projektdaten:
ca. 51.000 m³ umbauter Raum
ca. 10.700 m² BGF
ca. 19 Mio. € Gesamtbaukosten
Bearbeitungszeitraum:
Ausführungszeit: 1997 – 1999
Leistungsumfang:
– Tragwerksplanung Leistungsphase 1 – 6
– Objektüberwachung
– Wärmeschutznachweis
Projektbeschreibung
Funktion:
Um eine zentrale viergeschossige Halle sind in den drei Obergeschossen Labor- und Büro- räume gruppiert.
Im Erdgeschoss mit einem angehängten GMP- Bereich sind hochinstallierte Räume für Geräte, Sondernutzungen und einer Cafeteria angeordnet.

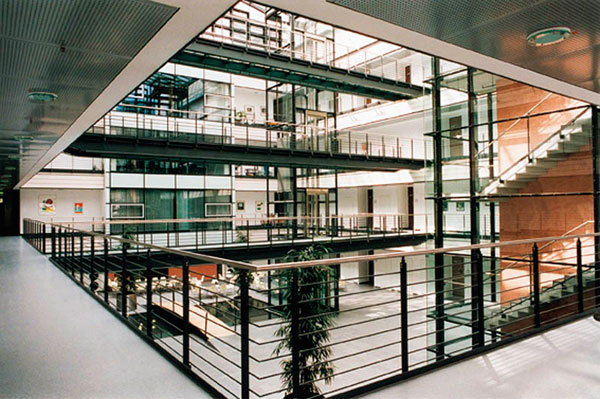

Das vierstöckige Atrium mit leicht gekrümmtem Glasdach wird durch einen brückenartigen Steg mit angehängtem Glasaufzug zusätzlich erschlossen.
Geschosse:
1 Untergeschoss
4 Vollgeschosse
1 Technikgeschoss
Gründung:
Bemessungsgrundwasserstand bis 2,0 m unter OK. Gelände. Untergeschoss insgesamt als WU-Konstruktion mit elastisch gebetteter Bodenplatte und Voutenverstärkungen unter den Außenwänden und Innen- stützen
Tragwerk:

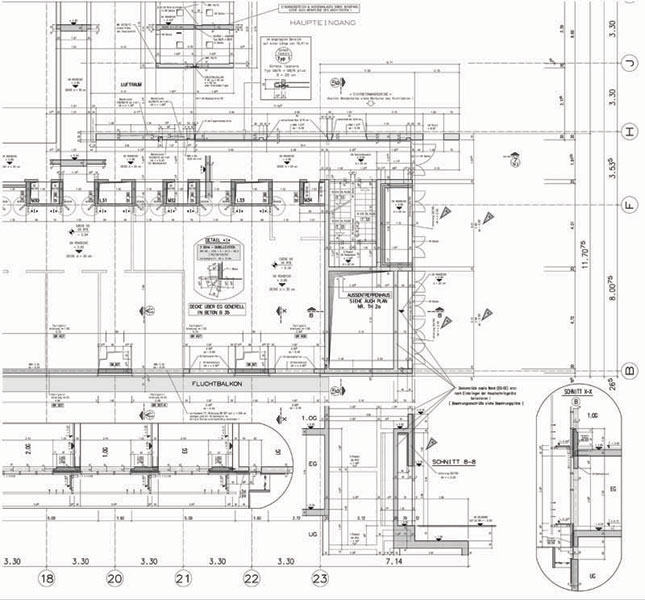

Massiv-Flachdecken mit Auflagerung auf Fertigteilwänden, die um die Medienkerne angeordnet sind. Die Medienkerne sind jeweils an den Außenwänden und an den Innenwänden zum Atriumbereich hin angeordnet.
Besonderheiten:

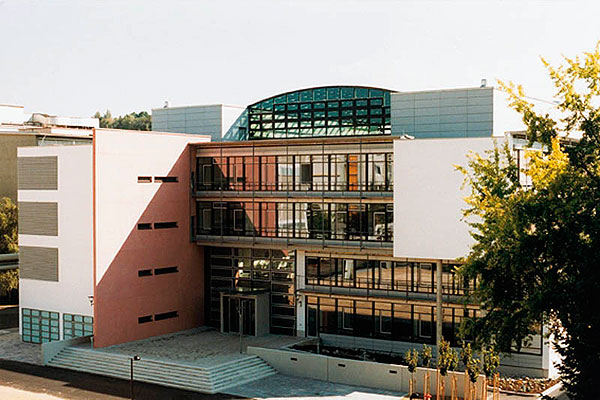

Flachgekrümmte Stahlkonstruktion auf umlaufendem Ringgurt über der Halle, mit Glaseindeckung über kombinierter Ortbeton-Fertigteilkonstruktion.
