Geh- und Radbrücke über B 378 in Neuenburg am Rhein

Geh- und Radbrücke über die B 378 in Neuenburg am Rhein

Bauherr:
Stadt Neuenburg am Rhein
Projektdaten:
Einzelstützweite 40,00 m
Bauhöhe am Scheitelpunkt 1,30 m
Brückenfläche 145,80 m²
Bearbeitungszeitraum:
Bauwerksplanung, Ausschreibung 2008
Ausführungsplanung, Bauleitung 2008 - 2009
Leistungsumfang:
Leistungsphasen 1 bis 11 entsprechend § 55 HOAI (Objektplanung)
Leistungsphasen 2 bis 6 entsprechend § 64 HOAI (Tragwerksplanung)
SiGe-Koordination

Projektbeschreibung

Funktion:
Geh- und Radwegbrücke über die B 378
Gründung:
Flachgründung
Baukonstruktion::

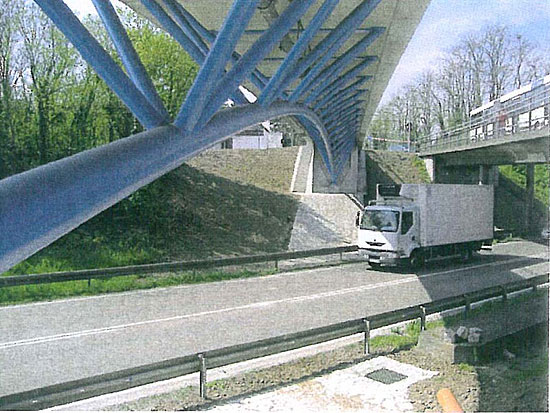

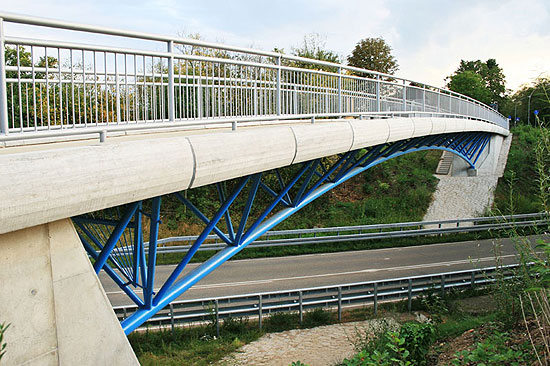

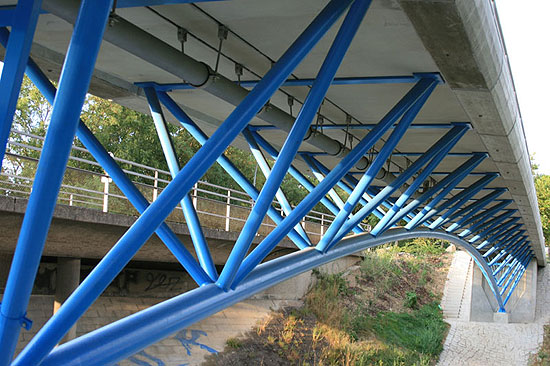

Schiefwinklige Einfeldbrücke aus Dreigurt- Raumfachwerk. Untergurt und Diagonalen als Stahlhohlprofile, Obergurt als Stahlbetonplatte (Halbfertigteilplatten mit Ortbetonergänzung).
